原子吸收分光光度计光栅单色器的类型及技术指标



在原子吸收分光光度计中，常将光栅、准直镜、物镜、狭缝等元件组合起来，作为原子吸收分光光度计的一个部件，本文将主要介绍其分类和技术指标。

原子吸收分光光度计光栅单色器分类

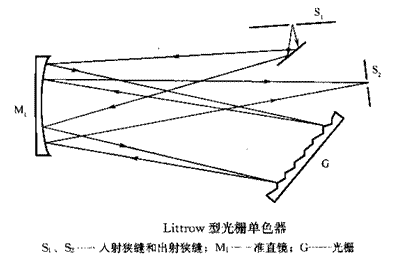

1、Littrow型光栅单色器

光束在光栅上的入射角接近等于衍射角，准直物镜和成像物镜同用一个物镜。这种类型的单色器，又称自准式光栅单色器。因为它的人射狭缝与出射狭缝很靠近，所以其杂散光比较大。

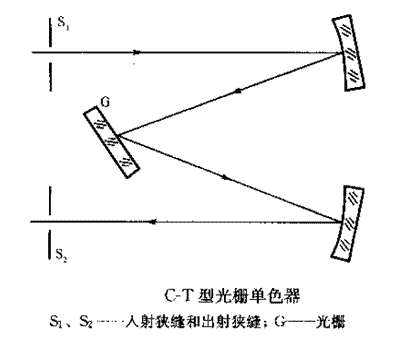

2、Czerny-Turner(简称C-T)型光极单色器C-T型光栅单色器

这种光栅单色器是一种采用两块球面镜作为准直镜和成像物镜的系统，常用水平排列方式。两块球面镜可以相互补偿彗差，具有较好的像质量。并且，增加狭缝高度，不会严重影响仪器的分辨率。同时，球面镜的加T.也比较容易。

在该系统中，人射狭缝S1和出射狭缝S2对称分布在色散元件的两边，M1和M2分别为准直镜和物镜。该系统的最大特点是像（彗差）差小，它的楚差为自准直系统的五分之一左右，所以该系统经常被大量采用。

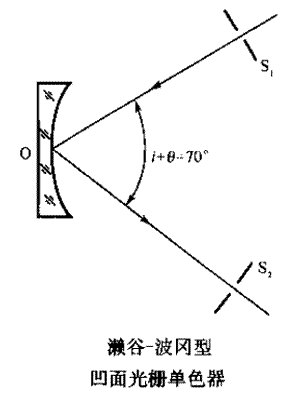

3、濑谷-波冈型凹面光栅单色器

这种光栅单色器的像差较大，在成像质量要求不高的时候经常被使用《它最大的优点是结构简单，最大的缺点是成像质量不高。这种光栅单色器所使用的光栅可以是一般凹面光栅，也可以是IV型凹面光栅。笔者曾用IV型凹面光栅研发过多功能紫外检测器、液相色谱紫外检测器等，都得到了满意的结果。北京普析通用公司的MB5原子吸收分光光度计也采用IV型凹面光栅，效果非常好。

在保持入射狭缝和出射狭缝都不变的情况下，绕光栅中心转动光栅，就可完成光谱扫描。一般人射角由26°变到44°时，离焦量为光栅中心到出射狭缝距离的0.1%。其主要像差是像散和彗差。但巳有消像散的凹面光栅，可消除像散，获得很高的像质。

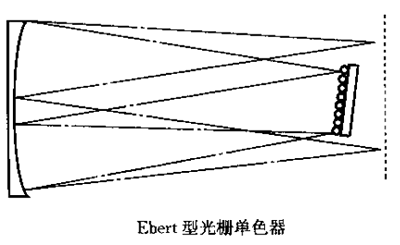

4、Ebert型光摒单色器

Ebert型光栅单色器用一块凹面球面镜的两部分，作为准直镜和物镜，代替C-T型光栅单色器的两块凹面球面镜。此结构较简单，成本较低。

原子吸收分光光度计AAS单色器的主要技术指标

尽管原子吸收仪器的单色器种类很多，但是不管是何种单色器，其主要技术指标一般都包括以下内容：

1. 工作波长范围。
2. 波长准确度。
3. 波长重复性。
4. 光谱带宽。
5. 杂散光。
6. 波长扫描速度。
7. 有些单色器还给出物镜的相对孔径、物镜的视场角、分光元件的色散率、单色器的类型等。
